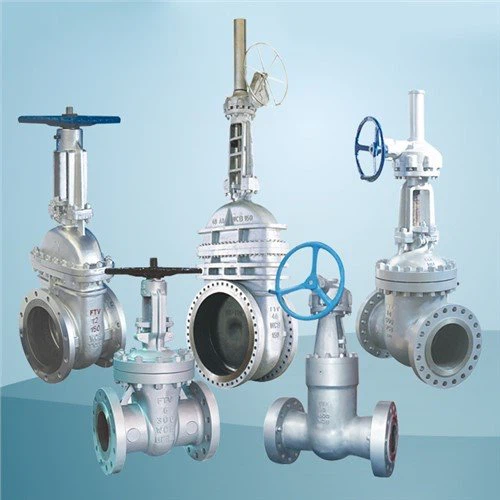

Van cổng hải cẩu bellow

Mô tả sản phẩm：

Dây bện microfiber

Giá: Giá đang thay đổi vì thông số kỹ thuật、chi phí vật liệu và tỷ giá hối đoái. Xin vui lòng cung cấp cho tôi thông tin liên lạc của bạn, tôi sẽ cập nhật giá mới nhất cho bạn

Giới thiệu về van kín Bellow

Van niêm phong Bellows được sử dụng trong các ứng dụng trong đó độ kín kín là điều cần thiết để ngăn chặn bất kỳ rò rỉ chất lỏng quá trình nào vào khí quyển, nơi chất lỏng đặc biệt nguy hiểm (độc hại, hung hăng, phóng xạ). VAN SUNAWE chuyên về van cổng với con dấu ống thổi, đặc biệt là trong sản xuất:

Van có đường kính lớn (ví dụ: cổng 48") thường dành cho các ứng dụng áp suất thấp (thường là lớp 300 ANSI)

Van có đường kính trung bình nhỏ (ví dụ từ 1/2 "đến 12") thường cho các ứng dụng áp suất cao (lớp 600, 900, 1500, 2500 ANSI)

Trong cả hai trường hợp, việc xây dựng ống thổi và hệ thống lắp ráp của nó cho các thành phần khác của van là rất cần thiết, đặc biệt là đối với sức đề kháng của ống thổi phải chịu áp lực làm việc chất lỏng ở phía bên ngoài.

Vật liệu được sử dụng là tất cả các loại thường được yêu cầu bởi các dịch vụ khác nhau: thép carbon đúc hoặc rèn, thép hợp kim thấp, thép austenitic (AISI 316L, AISI 321) hoặc hợp kim niken (INCONEL 600, INCONEL 718). Bellows được hydroformed để hình dạng. Vật liệu bellows thường là AISI 316L, INCONEL 625, INCONEL 718). VAN SUNAWE VALVES bellows seal valves luôn được cung cấp với một hệ thống đóng gói (đóng gói thân cây) cho con dấu thứ cấp an toàn.

Van hải cẩu sunawe valves bellows cũng được thử nghiệm trong nhà cho khí thải chạy trốn. Tiêu chuẩn thử nghiệm là ISO 15848 yêu cầu van phải được áp lực bằng khí heli. Van cổng được áp lực tại khoảng 150 Bar. Ví dụ, van sau đó được đóng mở chu kỳ ở nhiệt độ phòng tổng cộng 250 lần và tổng cộng 250 lần ở 400 ° C. Rò rỉ helium được phát hiện bằng một máy dò rò rỉ khí heli thích hợp được gọi là sniffer.

Rò rỉ được kiểm tra tại khớp tobonnet cơ thể tại hệ thống đóng gói thân khẩn cấp. Thử nghiệm hệ thống đóng gói được thực hiện bằng cách tạo ra một chân không xung quanh khu vực. Tỷ lệ rò rỉ là ít hơn 10 ở âm sáu đơn vị đo cho hệ thống đóng gói và 50 phần triệu cho cơ thể để nắp ca-pô khớp. Thử nghiệm đủ điều kiện van cổng niêm phong bellow với cấu trúc tương tự cho tất cả các lớp áp suất bên dưới kích thước thử nghiệm và thân không nhỏ hơn một nửa hoặc cao hơn gấp đôi van được kiểm tra.

Rò rỉ tại các điểm khác nhau trong các đường ống được tìm thấy trong các nhà máy hóa chất tạo ra khí thải. Tất cả các điểm rò rỉ như vậy có thể được phát hiện bằng cách sử dụng các phương pháp và dụng cụ khác nhau và cần được ghi nhận bởi kỹ sư nhà máy. Các điểm rò rỉ quan trọng bao gồm các khớp miếng đệm mặt bích và đóng gói van / tuyến bơm, v.v. Ngày nay, ngành công nghiệp xử lý hóa chất đang hướng tới công nghệ an toàn hơn để bảo vệ môi trường tốt hơn và nó đã trở thành trách nhiệm của mọi kỹ sư quy trình để thiết kế các nhà máy hạn chế thiệt hại cho môi trường thông qua việc ngăn ngừa rò rỉ bất kỳ hóa chất độc hại nào.

Rò rỉ từ tuyến Van hoặc hộp nhồi thường là mối quan tâm đối với kỹ sư bảo trì hoặc nhà máy. Sự rò rỉ này có nghĩa là:

a) Mất vật liệu b) Ô nhiễm khí quyển c) Nguy hiểm cho nhân viên nhà máy.

Ví dụ, lấy trường hợp rò rỉ hơi nước qua tuyến Valve. Ở 150 PSI, một giải phóng mặt bằng chỉ 0,001 " qua tuyến sẽ có nghĩa là rò rỉ ở tốc độ 25 lb / giờ. Điều này tương đương với việc mất 1,2 USD cho mỗi ca làm việc tám giờ, hoặc 1.100 USD mỗi năm. Tương tự, một giọt nhỏ đường kính 0,4 mm mỗi giây dẫn đến lãng phí khoảng 200 lít dầu hoặc dung môi đắt tiền mỗi năm. Sự rò rỉ này có thể được giảm đáng kể bằng cách sử dụng van hải cẩu ống thổi. Bài viết này bây giờ sẽ xem xét việc xây dựng và hoạt động của con dấu ống thổi.

Xây dựng bellow

Hộp mực ống thổi được hàn vào cả nắp ca-pô van và thân van. Hộp mực ống thổi có một số phức tạp và những phức tạp này trở nên nén hoặc mở rộng tùy thuộc vào chuyển động của thân Valve. (Nói một cách khoa học, ống thổi bị nén khi Van ở vị trí mở và mở rộng khi Van ở trong tình trạng đóng). Điều quan trọng là phải cài đặt đúng các thân van. Ống thổi có thể được niêm phong vào van theo hai cách khác nhau. Thứ nhất, ống thổi có thể được hàn vào thân Valve ở phía trên và thân Valve ở phía dưới. Trong trường hợp này, chất lỏng quá trình được chứa bên trong ống thổi hoặc trong phương pháp thứ hai, ống thổi được hàn vào thân Van ở phía dưới và cơ thể ở trên cùng. Trong trường hợp này, chất lỏng quá trình được chứa trong khu vực hình khuyên giữa Van Bonnet và ống thổi (từ bên ngoài).

Ống thổi là một thành phần quan trọng và tạo thành trái tim của van hải cẩu ống thổi. Để tránh bất kỳ xoắn của ống thổi, Van phải có một thân cây chỉ có chuyển động tuyến tính. Điều này có thể đạt được bằng cách sử dụng cái gọi là đai ốc tay áo ở phần Yoke của Van Bonnet. Một bánh xe tay được trang bị vào đai ốc tay áo có hiệu quả chuyển một chuyển động quay của bánh xe tay thành một chuyển động tuyến tính trong thân Valve.

Loại bellow

Có hai loại ống thổi chính: Bellow rèn và Bellow hàn. Ống thổi kiểu hình thành được làm từ việc cán một tấm phẳng (lá tường mỏng) vào một ống sau đó được hàn nhiệt hạch theo chiều dọc. Ống này sau đó được hình thành một cách cơ học hoặc thủy tĩnh thành một ống thổi với các nếp gấp tròn và cách nhau rộng rãi. Ống thổi loại lá hàn được làm bằng cách hàn các tấm kim loại mỏng giống như máy giặt với nhau ở cả chu vi bên trong và bên ngoài của máy giặt - như tấm. Một ống thổi lá hàn có nhiều nếp gấp hơn trên mỗi đơn vị chiều dài so với ống thổi giả mạo. Do đó, đối với cùng một chiều dài đột quỵ, ống thổi rèn dài gấp hai đến ba lần so với các đối tác lá hàn của chúng.

Được biết, ống thổi được rèn cơ học thất bại ở các điểm ngẫu nhiên, trong khi lá hàn thường thất bại ở hoặc gần mối hàn. Để đảm bảo sự thâm nhập đầy đủ của đầu ống thổi và hàn coller cuối cùng, nên chế tạo bằng cách sử dụng hàn plasma vi mô.

Thiết kế bellow

Thiết kế ống thổi nhiều lớp được ưa thích để xử lý chất lỏng áp suất cao hơn (thường là hai hoặc ba plies của bức tường kim loại). Một ống thổi hai lớp có thể làm tăng xếp hạng áp suất của nó từ 80% đến 100% so với một ống thổi ply duy nhất có cùng độ dày. Ngoài ra, nếu một ống thổi duy nhất có độ dày tương đương với xếp hạng áp suất của hai ống thổi hai lớp được sử dụng, chiều dài đột quỵ sẽ giảm. Do đó, một thiết kế ống thổi nhiều ply cung cấp một lợi thế khác biệt so với một ống thổi ply duy nhất. Rõ ràng là ống thổi là đối tượng của sự mệt mỏi kim loại và sự mệt mỏi này có thể gây ra thất bại hàn. Cuộc sống mệt mỏi của ống thổi bị ảnh hưởng bởi vật liệu xây dựng, kỹ thuật chế tạo, chiều dài đột quỵ và tần số đột quỵ, ngoài các thông số thông thường như nhiệt độ và áp suất chất lỏng.

Vật liệu ống thổi

Vật liệu ống thổi bằng thép không gỉ phổ biến nhất là AISI 316Ti có chứa Titanium để chịu được nhiệt độ cao. Ngoài ra, Inconel 600 hoặc Inconel 625 cải thiện sức mạnh mệt mỏi và khả năng chống ăn mòn so với ống thổi bằng thép không gỉ. Tương tự, Hastalloy C-276 cung cấp khả năng chống ăn mòn và sức mạnh mệt mỏi cao hơn Inconel 625. Khả năng chống mệt mỏi có thể được cải thiện bằng cách sử dụng hệ thống ống thổi nhân và giảm chiều dài đột quỵ; điều này có thể làm tăng đáng kể tuổi thọ của ống thổi.

Tùy chọn van

Các loại Van phổ biến nhất được trang bị con dấu bellow là thiết kế cổng và quả địa cầu (xem Hình 1). Chúng rất phù hợp để sử dụng với ống thổi do cấu trúc bên trong và chuyển động trục của thân Valve.

Dựa trên thông tin có sẵn, có vẻ như van hải cẩu ống thổi hiện tại có kích thước từ 3 mm NB đến NB 650 mm. Xếp hạng áp suất có sẵn từ ANSI 150 # đến 2500 #. Các tùy chọn vật liệu cho Van bao gồm thép carbon, thép không gỉ và hợp kim kỳ lạ.

Ứng dụng

Phương tiện truyền nhiệt: dầu nóng thường được sử dụng trong các ngành công nghiệp như sợi tổng hợp / POY (Sợi định hướng một phần). Tuy nhiên, luôn có nguy cơ hỏa hoạn do sự cố tràn dầu nóng trên các hóa chất dễ cháy. Ở đây, van hải cẩu ống thổi có thể ngăn chặn rò rỉ.

Chân không / chân không cực cao: một số ứng dụng yêu cầu bơm chân không để liên tục chiết xuất không khí từ đường ống. Bất kỳ Van thông thường nào được lắp đặt trên đường ống đều có thể cho phép không khí bên ngoài đi vào đường ống kỹ lưỡng hộp nhồi Van. Do đó, van hải cẩu ống thổi là giải pháp duy nhất để ngăn không khí đi qua hộp nhồi.

Chất lỏng rất nguy hiểm: đối với các phương tiện truyền thông như clo (xem Hình 2), hydro, amoniac và phosgene, Van hải cẩu ống thổi là một thiết kế lý tưởng vì rò rỉ qua tuyến được loại bỏ hoàn toàn.

Nhà máy hạt nhân, nhà máy nước nặng: trong trường hợp rò rỉ phóng xạ phải được ngăn chặn mọi lúc, Van hải cẩu ống thổi là lựa chọn cuối cùng.

Chất lỏng đắt tiền: trong một số ứng dụng rò rỉ cần phải tránh chỉ vì chi phí cao của chất lỏng. Ở đây, một đánh giá kinh tế thường ủng hộ việc sử dụng van hải cẩu ống thổi.

Tiêu chuẩn môi trường: trên toàn thế giới, các tiêu chuẩn liên quan đến khí thải và môi trường đang trở nên nghiêm ngặt hơn từng ngày. Do đó, có thể khó khăn cho các công ty để mở rộng trong các cơ sở hiện có. Với việc sử dụng van hải cẩu ống thổi, việc mở rộng mà không có thiệt hại môi trường bổ sung là có thể.

Chúng tôi là một nhà sản xuất van cổng hải cẩu Bellow chuyên nghiệp ở Trung Quốc. Chúng tôi có thể cung cấp Van cổng con dấu Bellow tốt nhất để bán hàng và giá cả cạnh tranh. Nếu bạn đang tìm kiếm nhà cung cấp Bellow Seal Gate Valve, chúng tôi là một lựa chọn tốt. Liên hệ với chúng tôi để mua Van cổng niêm phongSoildBellow.
